ServHA Cluster 快速配置

日期:2012/11/10 14:56:03   点击:7912

本手册所述内容将引导您快速的配置Windows平台下有共享盘阵的双机高可用集群,如需了解更详细的内容,请参阅ServHA用户手册。

安装软件

首先,您需要准备好MicroColor ServHA Cluster for Windows的安装程序,或是从官网上下载最新版本:http://www.microcolor.cn/products/57.html

分别在两台服务器上执行操作:双击ServHA的安装图标,按照向导提示(服务器上安装必须勾选“HA服务程序”),将软件安装到本地磁盘。注意,一定不能将ServHA软件安装到共享存储介质中。

Windows防火墙配置

此步骤目的为让ServHACluster 工作所必须的端口不受防火墙的拦截,不同操作系统防火墙配置方式不同,但基本思想是相同的,在双机软件通信的过程中,如果没有进行设置,防火墙会阻止ServHA Cluster的通信,使双机集群工作异常。

MicroColor ServHA Cluster在配置的过程中主要需要设置的防火墙例外:

1.      18562端口:此端口为“ServHA 配置监控端”的连入端口,如不将此端口设置为防火墙例外端口,“ServHA配置监控端”将无法连入集群,如果您修改过ServHA Cluster的“配置端连入端口号”,请将例外设置为修改过的“配置端连入端口号”;同时,针对该端口的例外IP您可以设置为常用来管理集群的客户计算机IP地址。

2.      15538端口:此端口为集群双机相互通信的端口,如不将此端口设置为防火墙例外端口,ServHA Cluster将无法正常工作,如果您修改过ServHA Cluster的“全局TCP/IP端口”,请将例外设置为修改过的“全局TCP/IP端口”;同时,针对该端口的例外IP设置为对机的IP地址即可。

注:上述操作在双机均需要执行。

登录软件

在安装有ServHA配置监控工具的计算机上运行配置监控端,待登录界面出现后,在“选择/填写集群”框中选择或者输入集群的双机IP地址,格式为:IP1[:Port]/IP2[:Port],如果不填写端口号,将会使用默认的端口(18562)进行连接,例如:192.168.1.11/192.168.1.12

选择身份为:超级管理员,默认密码为:111111

首次登录集群,会提示您设置集群名称,您可按需填写。

当看到ServHA配置监控端的主界面时说明登录成功,您现在就可以配置您的集群了。

软件授权激活

ServHA配置监控端中点击菜单栏上的帮助授权许可注册,在软件授权信息窗口中可以查看当前ServHA的授权状态。点击下方的更改和设置序列号即可打开更换注册序列号窗口,在此,您可以使用在线授权和离线授权两种方式进行授权,授权过程在软件中都有相应的提示,简单易懂,在此不再赘述。

心跳连接配置

在菜单栏上点击心跳管理心跳连接,打开心跳连接配置窗口,首次配置心跳连接,需要先设置一个参考节点或者是仲裁盘:

参考节点:为网内的一个稳定节点,比如网关等,将其IP地址填入参考节点—IP文本框中,点击右侧的“加”按钮,参考节点的IP将会出现在下方的列表当中,可添加多个参考节点。

仲裁盘:为共享存储介质当中的一个独立的、较小的一个分区,其大小在1MB~32MB之间为佳,点击仲裁盘文本框右侧的“选择”按钮,能打开仲裁盘选择窗口,其中会列举出当前集群中适合做仲裁盘的分区,可按需选择。

参考节点和仲裁盘在集群当中扮演很重要的角色,其目的是为了防止脑裂的发生,所以,请您至少设置一个参考节点或者仲裁盘。

在参考节点或者仲裁盘设置完毕后,请您不要忘记点击“应用全局配置”按钮,以保证设置被正确保存。

下面添加心跳连接:

点击心跳连接区域下方的“添加”按钮,可以打开创建心跳连接窗口。

在心跳连接类型中选择心跳连接的类型,这里提供了“TCP/IP”和“COM端口”两种连接类型。

TCP/IP类型中,需要有双机能互相访问通信链路,建议双机之间有单独的通信链路,填写连接名称和优先级,优先级数字越大,优先级就越高。优先级下方的两个列表分别列出了双机各自的IP地址,选择合适(双机能互相访问)的IP地址,点击“确定”按钮,新建的心跳连接信息会出现在心跳连接配置窗口下方的列表当中。

COM端口类型中,你需要事先用RS232串口线将两台计算机的串口连接起来,并且在Windows设备管理器中获得串口的串口号以及波特率,填写连接名称和优先级,同样,优先级数字越大,优先级就越高。在优先级下方的列表中选择双机相应的串口号,点击“确定”按钮,新建的心跳连接信息会出现在心跳连接配置窗口下方的列表当中。

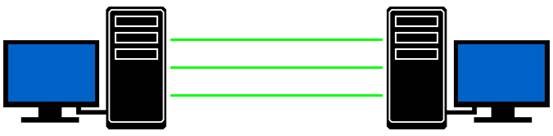

可以添加多条心跳连接,如果心跳连接添加后,该心跳连接的信道能正常相互访问,可以在主界面上的概述标签卡中看到双机之间有绿色的连接线,如果连接线为红色或者黄色,请检查硬件连接是否正常以及Windows防火墙配置是否正确。

正式开始使用集群

当如上的步骤都正确的配置完成后,您就可以开始正式的配置您需要保护的资源了。关于配置资源的说明请参见ServHA用户手册
